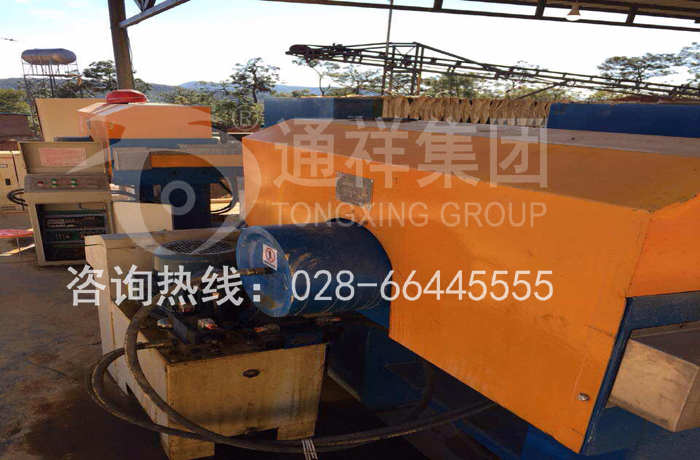

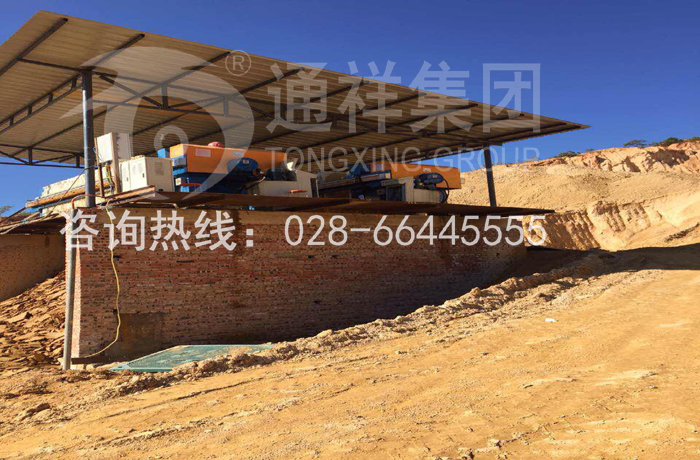

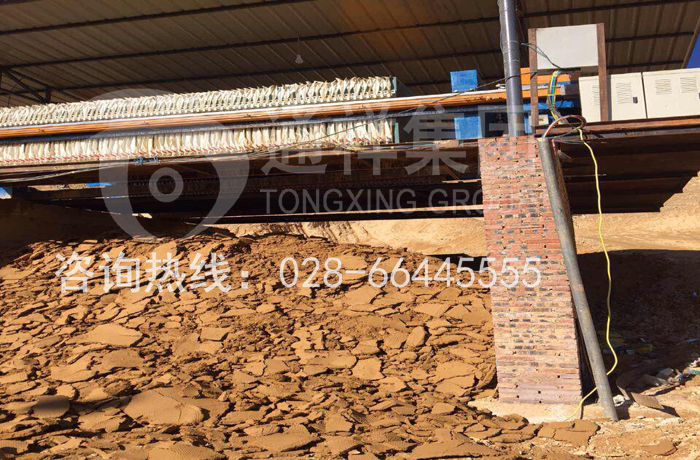

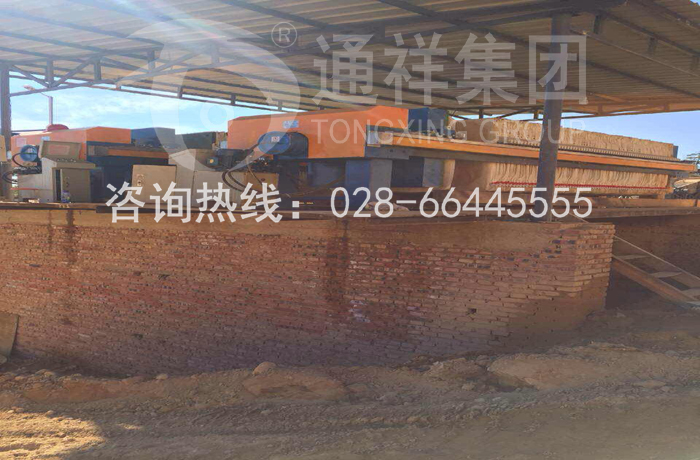

1250型200平方自动拉板压滤机、沙石场污水处理压滤机
厢式压滤机工作原理：由滤板排列组成滤室（滤板两侧凹进，每两块滤板组合成一厢形滤室）。滤板的表面有麻点和凸台，用以支撑滤布。滤板的中心和边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上，由压紧装置压紧滤板。滤板之间的滤布起密封作用。在输料泵的压力作用下，将需要过滤的物料液体送进各滤室，通过过滤介质（根据不同行业选择合适的滤布），将固体和液体分离。在滤布上形成滤渣，直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。过滤结束后打开压滤机卸除滤饼（滤饼储存在于相邻两个滤板间），清洗滤布，重新压紧板滤开始下一工作循环。 四川通祥机械设备有限公司公司拥有国内行业一流的生产加工设备，包括德国进口大型精密龙门刨床、大型数控龙门铣床、超大型油压机、数控自动切割机、大型立车、三轴五联动加工中心、滤板热熔焊接机及数控刨板机等滤板、机械加工及工装设备，可以生产超大型、高难度、高复杂度、高自动化程度的压滤机产品。四川通祥机械设备有限公司所生产的产品已广泛应用于化工、冶金、环保、煤炭、陶瓷、制药、食品、印染、石油、非金属矿、建材等行业。 我们的优势：为了更好更有效地控制产品质量和服务质量，我厂始终坚持滤板、机架等压滤机关键部件均由自主研发制造，并可根据用户对压滤机设备的各种不同需求，提供各种不同的过滤方案及各种型号各种参数配置的压滤机设备（如不同的滤板厚度，不同的主梁宽度，不同的油缸大小，不同的自动化程度等），以满足不同用户对压滤机的不同需求
|
型号 Type |
过滤面积 Filter area (m2) |
滤板尺寸 Filter plate size (mm) |
滤饼厚度 Filter cake thickness (mm) |
滤室容积Filter chamber volume (L) |
滤板数量 Filter plate number (PCS) |
过滤压力 Filtrating pressure (MPa) |
电机功率Motor power (KW)
|
整机重量 Weight (Kg) |
外形尺寸 Dimension (mm) (L×W×H) |
|
XZ50/1000-30U |
50 |
1000×1000 |
|
752 |
28 |
0.6 |
4.0 |
4128 |
4040×1500×1400 |
|
XZ60/1000-30U |
60 |
914 |
34 |
4636 |
4460×1500×1400 |
||||
|
XZ70/1000-30U |
70 |
1063 |
40 |
5143 |
4760×1500×1400 |
||||
|
XZ80/1000-30U |
80 |
1219 |
46 |
5651 |
5120×1500×1400 |
||||
|
XZ100/1000-30U |
100 |
1505 |
57 |
6628 |
5870×1500×1400 |
||||
|
XZ120/1000-30U |
120 |
1816 |
69 |
7644 |
6500×1500×1400 |
