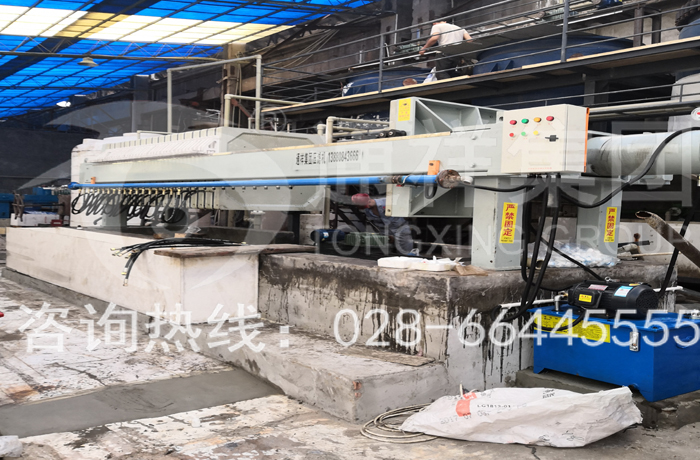

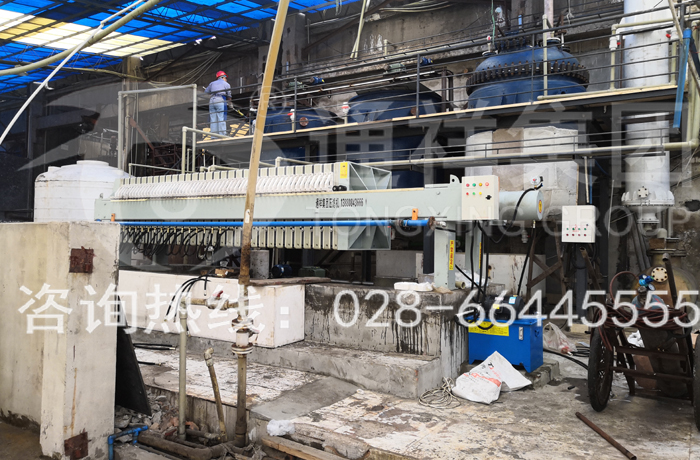

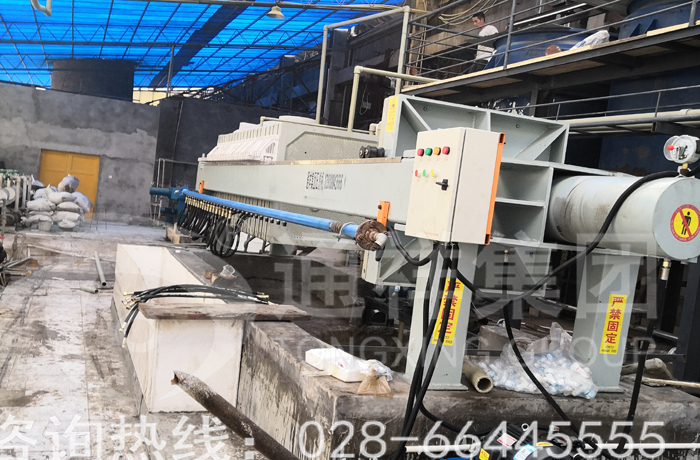

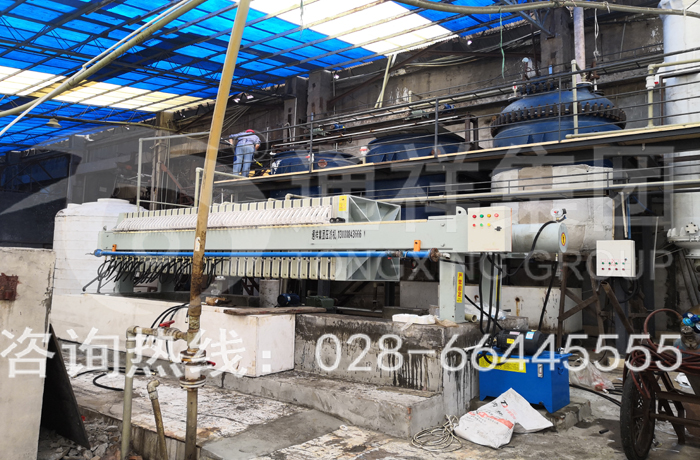

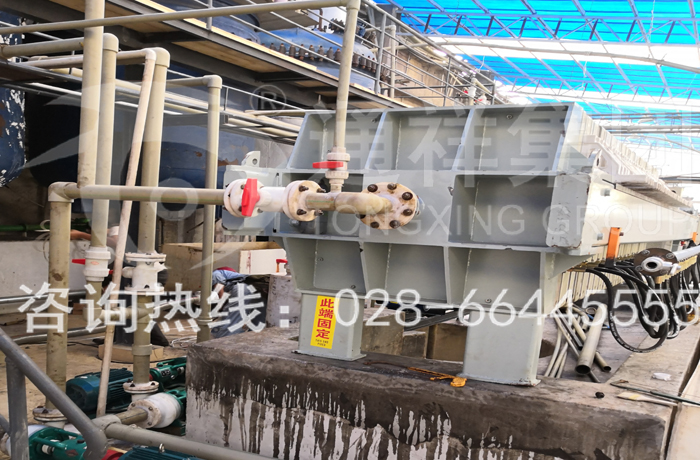

雅安化工污水处理压滤机
我公司提供各种型号的厢式和板框式机械压滤机、液压压滤机、隔膜压滤机、快开式压滤机、全自动压滤机以及压滤机配件，质量可靠，规格齐全。
1、 滤板规格有：320型、450型、630型、800型、870型、1000型、1250型、1500型、2000型等。
2、 过滤面积最大到2000㎡。
3、 滤板材质分铸铁、不锈钢、增强聚丙烯，玻纤聚丙烯等。
4、 液流形式有明流、暗流、可洗、不可洗、中进料、角进料等多种形式。
5、 滤板压紧方式有：手动螺旋压紧、电动机械压紧和液压油缸压紧。对于特殊要求的压滤机可另行商定解决。
Our company supplies various types of recessed plate and plate-frame mechanical filter press, hydraulic filter press, membrane filter press, quick open filter press, full-automatic filter press and filter press spare parts.
1、 Filter plate specification include: 320mm, 450mm, 630mm, 800mm, 870mm, 1000mm, 1250mm, 1500mm and 2000mm etc.
2、 Filtration area up to 2000㎡
3、 Filter plate materials: cast iron, stainless steel, reinforced polypropylene, glass fiber polypropylene etc.
4、 Flow forms: open flow, close flow, washable, non-washable, middle feeding and corner feeding etc.
5、 Filter plate pressing modes: manual screw pressing, electric mechanic pressing and hydraulic cylinder pressing, Special filter press can be made on request.
加型号说明图
结构与工作原理 structure and operating principle
1、 压滤机由机架、滤板、压紧系统（手动、机械、液压三种形式）和电气控制柜组成。
2、 机架部分起支撑压紧装置和滤板的作用，由机座、压紧板、止推板和主梁组成。
3、 滤板安装在压紧板和止推板之间的主梁上，中间装有滤布。
4、 工作时，由压紧装置（油缸活塞杆或丝杆）推动压紧板，将位于压紧板和止推板之间的滤板和滤布压紧，被压紧的滤板与滤板之间就形成了滤室，由料泵压入的物料从止推板进料孔进入各个滤室，固体颗粒被截留在滤室内，并形成滤饼，液体则透过滤饼和滤布由出液孔排出机体外。若需要对滤饼进行洗涤，可用尾板上的洗液口通入洗涤水对滤饼进行洗涤。若需将滤饼吹干，可由洗液口通入压缩空气，将滤饼吹干。
5、 板框式压滤机架的结构与厢式压滤机相同，只是过滤部分是一板一框和滤布组成，板框空间是滤室。
|
型号 Type |
过滤面积 Filter area (m2) |
滤板尺寸Filter plate size (mm)
|
滤饼厚度 Filter cake thickness (mm) |
滤室容积Filter chamber volume (L)
|
滤板数量Filter plate number (PCS)
|
过滤压力Filtrating pressure (MPa)
|
电机功率 Motor power (KW) |
整机重量Weight (Kg) |
外形尺寸 Dimension (mm) (L×W×H) |
|
XZ100/1250-30U |
100 |
1250×1250 |
30 |
1479 |
36 |
0.6 |
4.0 |
8307 |
5020×1800×1600 |
|
XZ120/1250-30U |
120 |
1777 |
43 |
9308 |
5470×1800×1600 |
||||
|
XZ140/1250-30U |
140 |
2094 |
51 |
10455 |
5990×1800×1600 |
||||
|
XZ160/1250-30U |
160 |
2381 |
58 |
11492 |
6450×1800×1600 |
||||
|
XZ180/1250-30U |
180 |
2669 |
65 |
12494 |
6905×1800×1600 |
||||
|
XZ200/1250-30U |
200 |
2965 |
72 |
13504 |
7360×1800×1600 |
||||
|
XZ220/1250-30U |
220 |
3285 |
80 |
14652 |
7880×1800×1600 |
||||
|
XZ250/1250-30U |
250 |
3737 |
91 |
16227 |
8600×1800×1600 |
||||
|
XZ200/1500-30U |
200 |
1500×1500 |
3025 |
49 |
0.6 |
7.5 |
20030 |
6400×2200×1900 |
|
|
XZ250/1500-30U |
250 |
3739 |
61 |
22978 |
7225×2200×1900 |
||||
|
XZ300/1500-30U |
300 |
4413 |
74 |
26026 |
8130×2200×1900 |
||||
|
XZ350/1500-30U |
350 |
5210 |
86 |
29220 |
8570×2200×1900 |
||||
|
XZ400/1500-30U |
400 |
6007 |
99 |
32574 |
9880×2200×1900 |
||||
|
XZ450/1500-30U |
450 |
6743 |
111 |
35586 |
10820×2200×1900 |
||||
|
XZ500/1500-30U |
500 |
7478 |
123 |
38606 |
11560×2200×1900 |
||||
|
XZ600/1500-30U |
600 |
2000×2000 |
40 |
12000 |
85 |
0.6 |
7.5 |
49000 |
11100×3000×2500 |
|
XZ700/1500-30U |
700 |
14000 |
99 |
53000 |
12200×3000×2500 |
||||
|
XZ800/1500-30U |
800 |
16000 |
107 |
57000 |
13350×3000×2500 |
||||
|
XZ900/1500-30U |
900 |
18000 |
127 |
61000 |
14500×3000×2500 |
||||
|
XZ1000/1500-30U |
1000 |
20000 |
141 |
65000 |
15600×3000×2500 |
